前言：



國家為了農村義務教育學生的身體及各方面的全面發展，實行了農村義務教育學生營養改善計劃工作，從農村義務教育學生營養改善計劃工作實施以來，多次多地連續發生劣質“營養餐”和學生食物中毒事件，國務院教育督導委員會辦公室27日約談“問題營養餐”省教育廳和縣級政府有關負責人，要求堅決斬?cái)鄰暮⒆?ldquo;口中奪食”的黑手：開展全面排查，做好整改工作，嚴肅責任追究，對從孩子嘴里揩油的單位和個人一查到底，嚴懲不貸，絕不姑息；



為切實做好農村義務教育學生營養改善計劃工作，國務院教育督導委員會辦公室將于近期組織督導組赴各地進行實地督查，確保將營養改善計劃這項德政工程、民心工程做實做好，真正造福下一代。如果有效保證學生營養改善計劃工作這項德政工程、民心工程做實做好，真正造福下一代。我們需要一套有效的遠程可視化監控監管方案。



宙視達科技在2015年就提出了學校食堂聯網遠程監控監管方案，通過互聯網+智能視頻感知技術加強校園食品安全管理，全力保障全區校園食品安全，堅決杜絕校園食品安全事故發生，確保廣大師生身體健康和生命安全。并成功應用于多個學校食堂遠程聯網監控監管項目，有效防止了劣質“營養餐”和學生食物中毒事件，有效保證學生營養改善計劃工作這項德政工程、民心工程做實做好，真正造福下一代。



一、建設背景



近年來，隨著學生生源的增加和學校的優化整合，學校辦學規模不斷擴大。由于學校應試教育的需要和學生及家長對升學期望值的增大，絕大多數學生由傳統的走讀制變成寄宿制，使得學校食堂就餐人數急劇增加，壓力不斷增大。雖然國家對教育投入不斷的增加，學校辦學基礎設施條件不斷得到改善，但就目前許多學校情況看，國家的投入到基層學校的經費主要用于了教育教學基礎設施建設，而用在后勤服務特別是在食堂基礎設施建設和食品安全管理等方面的經費卻相當?shù)纳伲程玫幕A(chǔ)設施差、人員不配套、管理不規范和采取承包或后勤社會化等形式完全依靠社會力量辦食堂的情況在各級各類學校普遍存在，客觀上給學校食堂食品安全帶來了諸多隱患，使學校食品安全面臨著相當嚴峻的形勢。



為全面貫徹落實科學發展觀，牢固樹立安全、和諧、穩定的發展理念，堅持“安全第一、預防為主、綜合治理”的方針，以《食品安全法》及其相關法規為準則，加強校園食品安全管理，全力保障全區校園食品安全，堅決杜絕校園食品安全事故發生，確保廣大師生身體健康和生命安全。為確保食品安全，各省市已經逐步開始利用信息化手段實時監控學校食堂內各項情況并存檔，以便日后有記錄可查。



二、建設規劃



區全區公辦學校95所，共計安裝440個監控點位；民辦學校146所，共安裝計456個監控點位。高清網絡槍機共計需896個。項目建成后，實現所有點位接入監控專網，可實現對所有學校食堂的全方位監控，具體功能如下：



2.1、各學校監控系統實現的功能：



各學校監控點為3-5路130萬像素高清低碼流網絡攝像機搭建；各學校采用1280*960畫質主碼流（1Mbps）本地存儲，每路每天10G的存儲量，一塊3000G的硬盤可實現3-5路視頻長達60天的存儲；各學校通過本地管理員操作實現圖像預覽、回放及下載等功能；新建各學校本地監控網絡，為IP數據網絡；以IP形式組網的監控系統，擴容方便，以維護；



2.2.2、教育局監控中心實現的功能：



區教育局建設一個現代化的、高效可靠的監控中心，對學生的安全飲食起到嚴格的監管作用；監控中心內建設一套綜合監控管理平臺，能夠?qū)崿F(xiàn)教育局視頻監控系統集中管理。監控中心能夠調用各學校的監控?cái)?shù)據，通過管理員操作實現圖像預覽、回放及下載、各學校用戶授權等功能；監控中心顯示系統設置為L(zhǎng)CD超窄邊液晶拼接大屏系統，拼接單元為47英寸，拼接模式為3(行)×9（列）即27塊拼接屏。



每個學校都可調取一路圖像在大屏上顯示，每隔4-30秒進行輪巡切換到該學校的下一個圖像。每屏顯示9路1280*960主碼流圖像，整個電視墻共可同時對243所學校進行有效監管。監控中心同時對全系統896個攝像機進行全實時錄像，按1Mbps的碼流每天每路錄像僅需10G。采用12臺16盤3000G的存儲服務器，即可實現60天左右的存儲。



可選采用專業的廣播級流媒體服務器，支持各學生各家長對各所在學校所在食堂的實時或是點播歷史圖像，整個系統可達到百萬用戶級的規模。根據監控中心上傳帶寬的成本可逐步開放并行訪問的數量，讓學校食堂成為真正實現面向公眾監督的透明通道。



（三）工程建設必要性



3.1.1、為切實做好農村義務教育學生營養改善計劃工作，有效防止了劣質“營養餐”和學生食物中毒事件，確保將營養改善計劃這項德政工程、民心工程做實做好，真正造福下一代。

3.1.2、通過本項目，樹立很好的標桿作用，為今后其他區縣教育行業突破以及各行業集團客戶信息化建設打下堅實基礎；

3.1.3、通過本項目建設，可以推動農村義務教育學生營養改善計劃工作建設進程，有效防止了劣質“營養餐”和學生食物中毒事件，確保將營養改善計劃這項德政工程、民心工程做實做好，真正造福下一代。



（四）建設方案



（4.1）需求分析



區學校食堂遠程視頻監控項目搭建統一的一個遠程視頻監控平臺，在各學校食堂關鍵位置安裝高清攝像頭，通過內網光纖專網將監控?cái)?shù)據傳輸?shù)揭曨l監控平臺。****區教育局通過平臺實現對各學校食堂的遠程監控，同時將監控?cái)?shù)據進行存檔。



通過項目實施可以監控以下內容：



（4.1.1）監控食堂員工在操作間或配餐間工作時是否按規定戴好口罩和帽子；避免二次污染。

（4.1.2）食堂是否遵守好食物從制作完到售出時間不超過2小時的規定，也可以非常直觀地通過監控錄像計算出。

（4.1.3）監控學校食堂是否違規制作菜品。

（4.1.4）監控用餐之后，餐具是否按照規定的回收通道回收、是否有消毒。

（4.2）項目總體架構



區學校食堂遠程監控系統，分為如下幾個子系統進行搭建：



4.2.1）前端視頻監控系統



本次監控系統前端攝像機在各個校園內分布在食堂內，采用新一代高清網絡攝像機的方式在能夠提供更高分辨率的前提下使得整套系統運作成本更低。除攝像機外還包括輔材，包括線材、支架、立桿、光纖收發器、視頻光端機等。本次采用的前端攝像機是由130萬象素網絡高清槍型攝像機作為圖像采集設備。



4.2.2）網絡傳輸系統



網絡傳輸系統是用來傳輸監控?cái)?shù)據的，安全度極高的、相對開放的視頻數據傳輸系統。前端攝像機通過網線或者光纖將前端攝像機捕獲的圖像數據傳輸至各個學校的監控室內，由監控室內的匯聚交換機將前端攝像機的全部數據進行匯聚，并通過聯通搭建的各個學校與教育總監控中心搭建的監控專用網絡進行數據上傳。本項目網絡為專網，同互聯網實現物理隔絕。

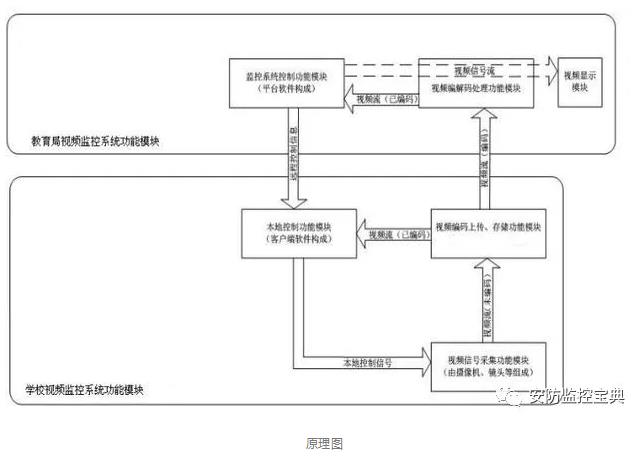

原理圖



采用超低碼流壓縮算法，1M碼流可實現1280*960畫質，前后端都采用130萬原始碼流全實時錄像。每個學校申請4M專線，可以實時看4路圖像。



根據教育局中心建設規模以及建設情況，保證視頻數據上傳，運營商為****區教育局提供1條1G內網光纖專線，可實現整個系統896路以上圖像的全部集中存儲與顯示。根據項目各方意見，如果允許也可提供1G外網專線，實現1000個家長及學生，并行訪問其中任何一路或是多路圖像。



4.2.3）監控?cái)?shù)據存儲系統



項目設置雙重存儲，及部署在各個學校內的視頻數據存儲設備和遠程平臺存儲，遠程存儲為實時存儲。各學校的監控系統采用網絡數字存儲矩陣的方式進行分布式存儲。遠程存儲實現視頻數據的集中化管理模式。該存儲設備融合了視音頻編解碼技術、嵌入式系統技術、存儲技術、網絡技術和智能技術等。它既可作為硬盤錄像機進行本地獨立工作，也可聯網組成一個強大的安全防范系統。能夠給前端子系統提供強有力的存儲服務保障。并為監控中心和分控客戶端提供資料檢索與回放服務。我方提供的產品具有高性能、高擴展能力、高穩定性。該套設備可為大中型視頻監控系統提供可靠穩定的存儲功能，適合追求高性能、高擴展能力并注重節約成本的用戶。根據項目要求前端錄像數據存儲在NVR設備上，遠程存儲數據存儲在存儲服務器上。存儲的錄像數據前端與后端都長達60天，存儲的圖像數據可通過網絡接口以時間、通道等方式進行檢索，允許多用戶同時檢索、調用錄像。



4.2.4）顯示及控制子系統



在本系統中借助部署在****區教育局監控中心的顯示設備和控制設備完成監視與控制功能。可通過客戶端軟件進行軟解碼預覽，還能夠?qū)崿F(xiàn)多屏分割、多通道回放功能等功能。支持增加大屏拼接顯示系統，實現漫游、開窗、分屏、控制上墻等操作。本項目采用3×9的47寸大屏系統和專業的視頻集中監控系統的客戶端軟件作為管理控制軟件，實現良好的使用效果。



4.2.5）集中監控管理平臺軟件



校園聯網綜合管理平臺軟件為視頻監控系統專用平臺監控軟件。它主要包括配置客戶端、控制客戶端、數據庫系統及各個服務功能模塊，其中服務器有報警服務功能模塊、流媒體服務功能模塊、錄像管理服務功能模塊、網管服務功能模塊、電視墻服務功能模塊等。配置客戶端主要負責系統中各種資源的整合，主要包括設備、服務器的管理和遠程配置，用戶及權限的管理，錄像計劃的配置，日志管理，網絡管理及系統參數配置。控制客戶端主要負責視頻的預覽、錄像查找及回放、電視墻上墻控制，報警處理、錄像文件處理。服務功能模塊包括以下幾種功能：報警服務器主要負責報警的接收及轉發；流媒體主要負責實時視頻流及錄像圖像流的轉發；錄像管理服務器主要負責錄像計劃的具體配置，錄像文件的查找和控制；網管服務器主要負責設備、用戶在線狀態，以及服務器資源使用情況信息的收集和轉發；電視墻服務器主要負責電視墻的控制。



（五）項目建設內容



5.1、視頻監控平臺技術方案



（5.1.1）前端監控點設計



前端攝像機是整個系統的原始信號源，主要負責各個監控點現場視頻信號的采集，并將其傳輸給視頻處理設備。監控前端的設計將結合學校實際監控需要選擇合適的產品和技術方法，保障視頻監控的效果。



作為監控系統的視頻源頭，攝像機對整套監控系統起著至關重要的作用。對攝像機的基本要求是：圖像清晰真實、適應復雜環境、安裝調試簡便。



1、圖像真實清晰——攝像機種類很多，其本源是內部核心部件“圖像傳感器+數字處理芯片”，針對不同的行業有完全不同的優化方案。其次，圖像清晰度主要取決于圖像傳感器像素，像素越高，圖像解析力越高，能獲取更多的圖像細節。此外鏡頭倍數也將影響用戶捕獲圖像的景深，廣角取景能獲取全景概況，長焦取景能獲取人臉面部特征，因此，用戶求與使用場景密切相關。當然，在特殊場景下還需要特殊功能進行匹配，比如：超低碼流、超低照度、逆光等等。



2、適應復雜環境——與NVR、服務器、交換機所處環境不同，攝像機一般都置于室內外環境較差的地方，天氣變化或者室內溫度的變化都會影響攝像機的工作。耐高溫、抗雷擊、防水防塵等應達到相關指標，攝像機應該能在惡劣環境下正常工作。有些環境下室外攝像機護罩內應該有加熱、除濕等裝置，防水防塵級別應該達到IP66，特殊點位應該設置防雷模塊，具備防浪涌保護設計，抗3000V雷擊。



3、安裝調試簡便——攝像機多安裝于難以摘取的位置，因此使用過程中的再度調試是較麻煩的，增加維護成本。攝像機應該提供OSD操作菜單供用戶遠程調試及參數修改。



（5.2）網絡高清攝像頭的優勢





本項目采用200萬象素網絡高清槍機。高清槍機清晰度的優勢，能夠提供更多的關鍵細節，為事件的追蹤帶來便利。

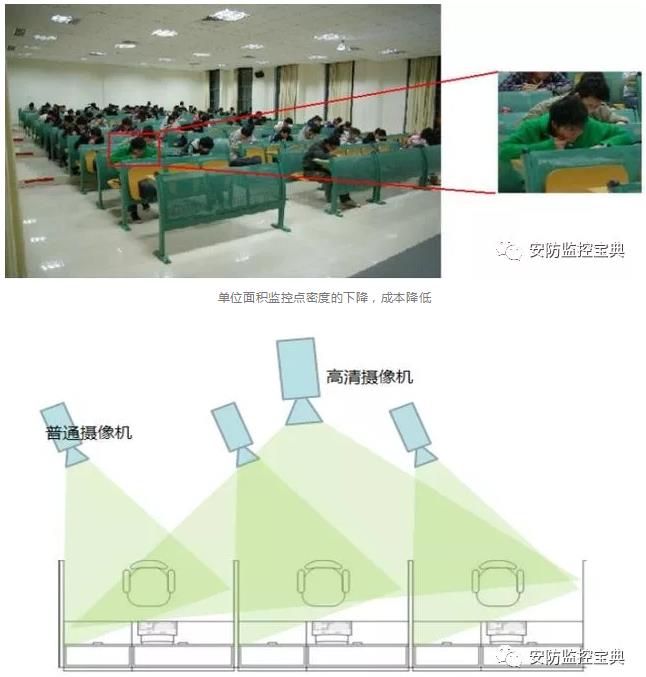

單位面積監控點密度的下降，成本降低

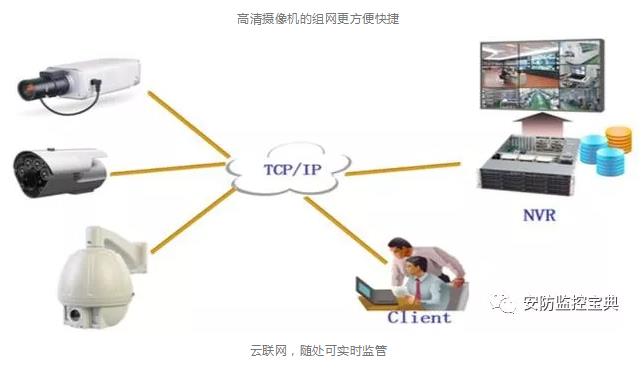

高清攝像機的組網更方便快捷

云聯網，隨處可實時監管



（5.3）存儲系統設計



存儲系統是為監控點提供存儲空間和存儲服務的系統，是為用戶提供錄像檢索與點播的系統。



1）設計思想



區學校食堂監控系統由前端存儲系統和遠程實時存儲系統組成。設計思想為系統平臺能集中管理所有存儲資源并統一調度，統一部署存儲策略，雙重存儲保證數據安全性和可靠性。可實現對存儲資源隨時隨地檢索和回放。保障存儲數據的安全性，對訪問權限進行集中管理與分配。考慮到以后擴展視頻監控業務，存儲空間可實現無縫擴容。



2）視頻存儲的技術要求



根據項目要求：錄像數據存儲在存儲服務器高速設備上。存儲的高清圖像保存60天。存儲的圖像數據可通過網絡接口以時間、通道等方式進行檢索，允許多用戶同時檢索、調用錄像。



3）存儲系統的空間要求



監控資料存儲系統的空間需求和監控系統的實際和使用有著直接的關系，為保證所有監控?cái)?shù)據有效存儲，每個學校根據攝像頭數量配置對應型號的NVR和1個3T硬盤，遠程存儲配置12臺存儲服務器和192個3T存儲硬盤。項目設計的NVR存儲采用磁盤預分配與延遲分配技術相結合，首先查找空閑空間區域并用于存儲新數據的過程，最大程度地提高系統性能和避免磁盤碎片。同時，結合高效的碎片整理程序，在系統空閑時對磁盤碎片進行整理，改善系統的性能。



（六）教育局監控中心設計



1）解碼子系統設計



解碼子系統將壓縮的視音頻信號解碼還原為可觀看的數字信號或模擬信號呈現在電視墻上。解碼子系統可響應視頻控制子系統的控制指令，并調用實時的視頻資源或錄像資料。



解碼子系統主要完成如下功能：



響應控制指令：解碼子系統響應顯示控制子系統的視頻調用、切換功能。

視頻調用功能：解碼子系統可根據用戶調用指令,實現對指定視頻源的調用功能。

視頻解碼功能：接收視音頻流，完成解碼，輸出模擬信號。



因?yàn)榻獯a子系統也按“交換”方式實現對圖像切換控制,與模擬矩陣有異曲同工之妙,故稱為數字矩陣。我方設計解碼子系統不但包含解碼功能，而且該設備支持大屏拼接，開窗漫游、視頻輪巡、畫面分割等功能。



2）控制子系統設計



控制子系統為****區教育系統專用平臺監控軟件。該平臺是****區教育局視頻監控項目的軟件控制平臺。它主要包括配置客戶端、控制客戶端、數據庫系統及各個服務功能模塊，其中服務器有報警服務功能模塊、流媒體服務功能模塊、錄像管理服務功能模塊、云臺代理服務功能模塊、網管服務功能模塊、電視墻服務功能模塊。



配置客戶端主要負責系統中各種資源的整合，主要包括設備、服務器的管理和遠程配置，用戶及權限的管理，報警聯動的配置，電子地圖配置，錄像計劃的配置，日志管理，網絡管理及系統參數配置。控制客戶端主要負責視頻的預覽、錄像查找及回放、電視墻上墻控制，報警處理、錄像文件處理、對講、電子地圖顯示控制及案件管理。



3）大屏顯示系統



大屏幕拼接系統建設的總體目標是：系統充分考慮到先進性、穩定性、實用性、集成性、可擴展性和經濟性等原則,建成一套采用先進成熟的技術、遵循布局設計優良、設備應用合理、界面友好簡便、功能有序?qū)嵱谩⑸?jí)擴展性好的液晶大屏幕拼接系統，以達到既能滿足大屏幕圖像和數據顯示的需求。



本系統中，我公司根據客戶需求，設計3行9列 47寸液晶屏拼接控制解決方案，安裝一套3×9液晶拼接大屏系統。該方案結合目前最先進的圖形處理技術，滿足特殊教育局的使用要求。



設計原則



實用性：系統能滿足各種現實和潛在的需求，且達到滿意的效果。

可靠性：系統能提供長時間的連續運行，且穩定可靠。

先進性：系統的功能和性能達到同檔次顯示系統的先進水平。

持續性：選用的高質量液晶顯示單元和控制系統，保證系統的顯示效長久不變。

經濟性：在滿足需求的情況下，使系統建設和使用投入的成本盡量小。

方便性：系統的調整、使用簡單易行，用戶操作界面友好，操作過程簡捷，經短時培訓即可操作使用。



（七）設計思路



監控指揮中心指揮區設置1面顯示幕墻，由27塊3行×9列47英寸大屏幕組成。前端的網絡視頻通過數字矩陣解碼輸出上墻顯示，數字矩陣HDMI輸出信號，經由HDMI拼接控制器，通過拼接大屏的HDMI輸入接口進入大屏，最終由觸控平臺統一控制實現圖像上墻顯示功能。



系統結構及功能



1、通過對241個學校廚房的聯網視頻監控，能實現教育局對現場的實時管理功能，無需大量的巡檢人員去檢查生產過程。也能很好的對廚房現場進行保護功能。通過數字矩陣的群組、同步、程序、報警聯動等矩陣切換功能，實現定點定時的重點監控。



2、各學校4-10M專線上傳，采用超低碼流壓縮算法，前端與后端均采用130萬原始碼流全實時錄像，在學校本地，可以實時查看視頻，教育局也可以在241個學校廚房中同時瀏覽其中的某一路視頻，也可以在實時報警時調取130萬的圖像進行重點顯示，也可以下載130萬的錄像進行確認。



3、教育局監控中心做到各學校廚房有1路在電視墻上顯示，單系統實現27塊屏*9路約243路以上的同時顯示能力。這樣既能全面覆蓋到各個學校廚房，而且能明確的區分與標識各學校廚房。如果發現某個屏的某個窗口有什么問題，也能及時的找到這個學校廚房并及時的網絡廣播通知或是對講，或是通知總中心進行重點關注。



4、食品安全從業人員監管功能，考慮到廚房工作人員指紋驗證困難的問題，進出后廚門都采用人臉+刷卡門禁機。人臉本身是通過攝像頭來驗證的，也就直接省去了保存圖像及人工對比圖像的環節。非法入侵，監控中心要具備聯動圖像調取功能。



5、采用觸控平臺控制電視墻+多個地圖客戶端進行預覽圖像與監管，通過GIS地圖與平面地圖相結合的方式。在GIS地圖上標注出各學校的位置，并通過讀取人臉識別或指紋識別考勤記錄，對各學校廚房的工作人員進出做工時統計及人員管控，對各設備的指紋識別考勤記錄，對各學校廚房的工作人員進出做工時統計及人員管控，對各設備的工作狀態做一個摘要性的顯示，調用整合項目信息化系統顯示當前學校廚房的其它有關的信息。雙擊這個學校的圖標后進入當前廚房的平面地圖進行圖像預覽，對講喊話等操作，非常直觀的操作整套系統。



6、為了加強監管單位的監管力度，會不定時的安排巡檢人員去各學校廚房檢查。系統在移動執法方面也做出了特色，執法人員手機端裝上APP ，就可以在監控中心實時顯示巡檢的運動軌跡，并可以存檔，這樣能讓巡檢工作有據可查。

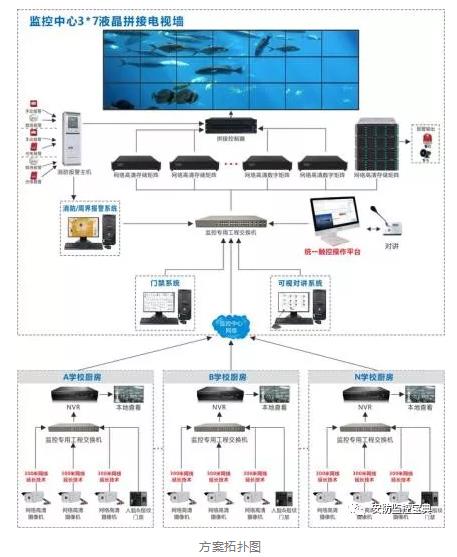

方案拓?fù)鋱D



八）集中監控管理軟件

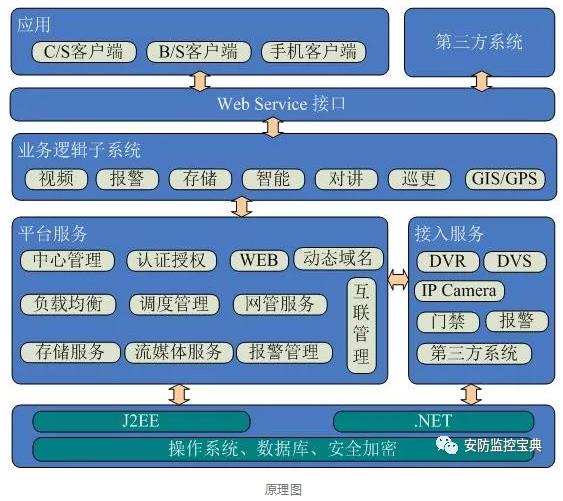

1）平臺整體構架



平臺體系結構設計從根本上決定了系統所能提供的業務服務的規模和水平。基于事實上的工業標準的J2EE平臺和SOA面向服務的架構，是當前幾乎所有的企業級業務平臺所普遍采用的，被反復證明是目前最強壯、最博大、最高效、最具伸縮性和業務擴展能力的平臺架構之一。



軟件采用了在J2EE三層體系結構基礎上構建的面向業務的四層體系結構，如下圖所示：



原理圖



2）聯網系統信息傳輸

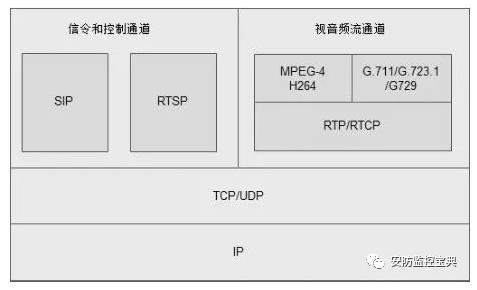

●通信協議結構



系統在進行視音頻傳輸及控制時應建立兩個傳輸通道：信令/控制通道和視音頻流通道；經過壓縮的視音頻采用流媒體協議RTP/RTCP傳輸。



●基于SIP的監控網絡內部信息傳輸



1）控制命令傳輸



用戶終端發出建立會話連接的請求，經SIP服務器到達監控資源（前端設備），然后監控源發出應答信息，經SIP服務器到達用戶終端。雙方建立起控制信息傳輸通道，傳輸完畢后命令拆除會話連接。



2）報警信息傳輸



傳輸流程：當報警發生時，SIP服務器接收來自報警源的報警請求及報警信息，根據預先確定的處警策略，將報警信息發送給具有報警能力的用戶終端，發出應答信號，拆除會話連接。



3）實時監控圖像的傳輸



傳輸流程：用戶終端發出建立會話連接的請求,經SIP服務器到達監控資源,然后監控資源發出應答信息，經SIP服務器到用戶終端，雙方建立起實時監控圖像的傳輸通道，傳輸完畢后，發出命令拆除連接通道。



4）歷史圖像的傳輸



傳輸流程：用戶終端發出建立會話連接的請求，經SIP服務器傳到存儲設備，然后存儲設備發出應答信息，經SIP服務器到用戶終端，雙方建立起歷史圖像服務器控制命



令（RTSP），VCR（硬盤錄像機）控制命令，傳輸視頻流（RTP）通道。控制存儲設備向用戶終端傳輸歷史圖像，傳輸完畢后發出拆除命令（RTSP），拆除RTSP連接，然后拆除SIP會話連接。



● 基于SIP的聯網系統與非SIP聯網系統之間的信息傳輸



各類聯網系統之間通過統一的SIP協議（會話初始協議）實現級聯和互聯。各聯網系統必須能夠運行SIP協議或提供SIP網關。不同系統通過SIP網關實現跨區域視頻圖像信息資源的傳輸。



3）平臺特點 業務智能：以“業務需求”為設計理念，聚焦核心價值



面向互聯網各行業應用、而不是僅僅面向技術和設備的管理，隨需而變的業務流程和管理工具，通過軟件服務來推動安全管理創新。采用易于業務整合SOA面向服務的架構，以各項業務目標為導向，實現信息流和工作流的緊密結合，資源、人和任務有效整合，一切為安全管理服務。



高可用性：全面的高穩定性、可靠性設計，長期運行，高枕無憂



對不可控因素的控制：對可控性因素的控制容易把握，但對如網絡質量、運行硬件平臺等影響穩定性的不可控的因素的控制，是穩定性設計的難題。我們通過特別設計的進程監視、故障弱化、故障旁路和故障恢復等技術來加以擬補。



系統容錯設計：采用集群技術,當組件、服務器或網絡故障時,能夠自動替換，持續的不間斷的提供應用服務,避免單點失效。如流媒體轉發、集中存儲都支持服務器集群。



硬件隔離：影響穩定性和可靠性的還一個重要因素是硬件接入設備的SDK，設備廠商的SDK穩定性是無法保證的，而SDK 的不穩定性往往對平臺的穩定運行造成致命的影響。我們通過特別的設計，使得設備SDK和應用服務層完全隔離，SDK的不穩定性不會對系統造成影響。



兼容性：強大的系統和設備兼容能力，保護系統投資



對前端接入設備的兼容能力：全面兼容海康、大華等國內主流廠商IP-Camera、全系列嵌入式和PC架構的DVR、DVS設備，而且通過設備廠商提供穩定的SDK，可以兼容幾乎所有前端接入設備。



對硬件和操作系統平臺的兼容能力：兼容PC、服務器和小型機上的各類操作系統。

高性能：高性能，大并發量，滿足安防監控大規模聯網的要求

采用的核心應用服務器的性能：我們的核心平臺采用的是將J2EE應用服務器，如Apache Tomcat,這些服務器的性能都是經過的大型應用服務平臺廣泛驗證的。

流媒體轉發服務和海量存儲服務均支持負載均衡技術，并且具有網絡自適應能力，能適應大并發量的視頻流傳輸與存儲。

專業的消息轉發服務器，支持?jǐn)?shù)萬次/S的并發量。

易用性：人性化、智能化設計，功能強大，應用靈活方便



強大的WEB管理功能，系統維護方便快捷:無論是系統管理，還是對接入前端設備的參數配置管理，都是通過WEB方式來完成的，這樣就保證了隨時隨地對系統進行維護管理。而多數的平臺通過WEB方式只能做到對系統的維護，不能做到對設備的配置維護管理。



強大的報警管理功能：報警事件的管理非常靈活實用，特別適合目前多業務部門和多級管理的需要。因?yàn)椴皇侨魏我粋€(gè)報警和事件都需要總控中心值班員來處置的，不同的人員、不同的業務部門和不同級別監控中心所處置的報警事件的來源、類型和處置方



式都不相同，我們的報警處理服務就能可以按照人員、部門、級別和區域?qū)γ恳粋€(gè)報警事件設置轉發和聯動規則，將不同的報警事件轉發給不同的監控中心、責任人、主管領導和監督部門，聯動視頻和前端設備。同時報警轉發的方式也是多樣的，如可以選擇客戶端聲光報警、手機短信彩信報警、電子郵件報警、電話報警等。



嚴格而又靈活的權限管理：在嚴格遵循統一的級別和權限管理規則的同時，兼顧到特殊情況下的實戰需要。如某個用戶在平常時候不具備對某些資源的支配權限，但作為一線安全責任人，在處置突發事件時，又必須要控制這些資源，這樣就產生了矛盾。我們通過應急權限管理機制，可以設定某個用戶在接收到報警事件時所擁有的臨時特殊權限，事件處理完畢后，該權限自動撤銷。



WEB操作更具人性化：與客戶端相比，WEB 方式應用更加方便靈活，應用范圍更廣。我們的WEB服務采用WEB2.0技術，與其它平臺產品普遍采用的WEB1.0相比，具有不可比擬的優越性。首先頁面刷新速度快，只是刷新變化部分的頁面；其次具備頁面交互功能，可以和客戶端的操控能力相媲美。如可以通過WEB方式系統和設備維護、網絡管理、對前端設備進行遠程控制、檢速和回放錄像資料、日志查詢管理等。



此處省略一千字、、、、、、、、



地圖應用



電子地圖應用，主要以GIS地理信息系統為核心，以服務于工地聯網監控工程視頻監控業務管理、信息共享和決策支持的可視化為目標，為用戶提供資源圖層、地圖工具、資源標注、視頻調用等應用功能，充分發揮GIS系統“一張圖”可視化集成展示和空間決策分析方面的優勢。

4K地圖聯網平臺專門為分布式的聯網監控設計的一款軟硬件一體化產品。

硬件采用HDMI + DP雙口輸出4K分辨率，通過HDMI接到小屏可以方便的操作，并能通過DP接口直接投射到多屏拼接屏上。

在整個系統中起三大作用：控制電視墻每塊屏獨立工作時信號切換，作為4K拼接時統一的信號源，及對4K的信號源進行切換與控制.

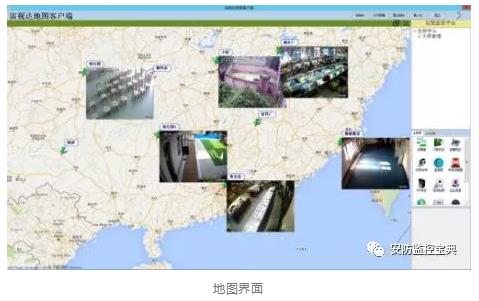

地圖界面



1、地圖多窗口顯示視頻

基于CS結構，解決了B/S結構的視頻解碼能力問題，及地圖上的視頻窗口拖動困難、同比放大縮小麻煩等問題。其次通過對INTEL底層硬件的GPU開發，實現單機24路1080P解碼，48路720P及96路以上的D1解碼能力。

這個解碼能力應用在4K的大屏顯示，單地圖點可以1、4、9、16畫面分割，單一的地圖界面就可以實現基于全國范圍內的視頻顯示。

支持在GIS地圖上點擊任意攝像機查看實時視頻和錄像回放，支持標清、高清動態視頻播放，顯示分辨率支持1920*1080、1600*1200、960p、720p、4CIF，播放幀率最高支持25幀全幀率。

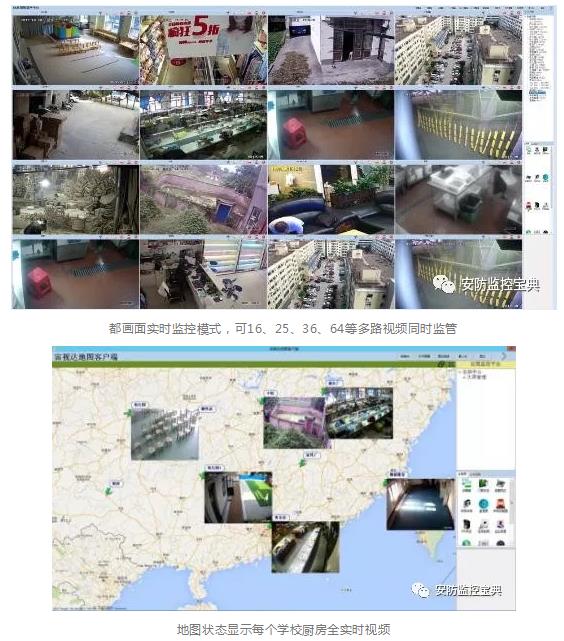

都畫面實時監控模式，可16、25、36、64等多路視頻同時監管

地圖狀態顯示每個學校廚房全實時視頻





2、地圖非視頻信息

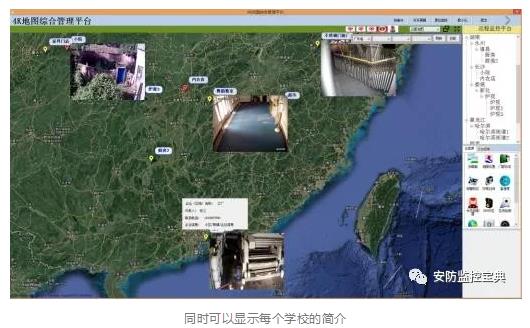

不僅可在地圖上顯示視頻，而且可顯示這個標注點的非視頻信息，如：企業名稱、負責人、聯系電話、注冊地址、是否過年檢等等，信息內容可以根據項目需求進行自定義。解決了如果監控點有什么警情可以及時做應急指揮，及時聯系到項目負責人。通過社會監控資源的標注可方便管理單位關掌握自建監控資源和社會監控資源，擴展治安防控的資源獲取方式，有利于加強治安防控力度。



可以根據不同的類型顯示不同圖標的標示，識別出不同的類型信息，方便及時的識別險情并進行應急指揮。根據行業應用不同，此處可進行深度訂制開發。





3、地圖資源導航功能：直觀的行政區域定位及警情統計功能



4K地圖聯網平臺的導航功能及統計功能，可以選擇不同的統計范圍，可以按省、市、縣（區）不同級別來定位統計，統計數據可以是數量、質量、等級等各種指標，以不同的顏色顯示不同的統計數量。

提供非常簡便的接口，可以將消防、物聯網、大數據等其它業務系統的數據導入到平臺來，也可通過定制開發從其它系統讀取數據，再通過地圖的區塊來進行直觀的顯示統計。

支持“地區類型條件”、“監控點自動定位”等方式對監控點資源進行快速搜索，支持搜索到資源后快速定位功能。



4、專業的移動巡更（執法）、GPS終端軌跡。



移動巡更系統，是關于移動的地圖應用。只要提供GPS坐標的更新，可以接入第三方的監控點、考勤門禁、環境監測、手環、手電筒、頭盔、單兵系統、車載系統、報警IO、卡口、社會資源點以等元素的添加和分層展示；



但為了用更低更實用的方式來采集坐標數據，我們配套研發了一款A(yù)PP，用普通的手機就可以完成坐標數據的采集與拍照上傳等功能。坐標移動的軌跡會在地圖上顯示出來，在某個位置拍的照片也會地圖上對應的點顯示出來。通過區域可以快速定位這個區的人員移動軌跡。雙擊本區如果有這個軌跡，自然會打開或關閉所有的圖片。

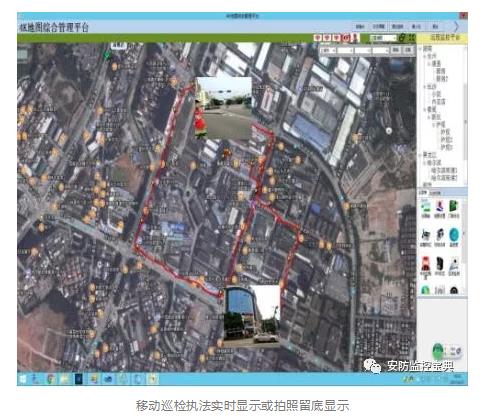

移動巡檢執法實時顯示或拍照留底顯示



5、聯網報警平臺 GIS地圖與室內多級地圖結合



平面地圖上不但可以標注攝像頭的點位，而且可以標注消防報警點及根據項目需要定制其他信息，方便在平面地圖顯示更專業的信息.支持GIS地圖與平面地圖同時存在，在GIS地圖多級放大之后可以進入監控的內部平面地圖，更詳細的顯示內部實際建筑布局，并在平面地圖上也可以實時顯示視頻信息。全部通過點擊地圖，即可調用所有監控圖像，鼠標移動到有攝像頭的區域，自動顯示攝像機的位置名稱，雙擊即可顯示監控圖像。

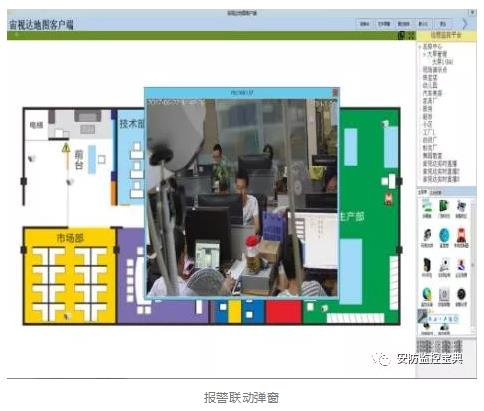

報警聯動彈窗



6、報警提示功能



可選配專業報警服務器及智能分析服務器，包含數字矩陣的報警聯動切換等功能，實現4K地圖聯網平臺超級的報警處理功能。

當多級地圖顯示時，報警點不在當前顯示的地圖上時，系統自動調出報警點所在的地圖，并自動閃爍提示。

報警后以語音播報方式報警，以更直觀的方式提醒，播報內容可自定義，以更貼近值班人員習

慣的方式來提醒，達到聽其聲就能辯其事。





報警記錄報警聯動



7、多系統綜合管理平臺



支持在GIS上標注社會監控鏡頭，門禁、環境監測系統、通過社會監控資源的標注可方便管理單位掌握自建監控資源和社會監控資源，擴展監管防控的資源獲取方式，有利于加強監管防控力度。

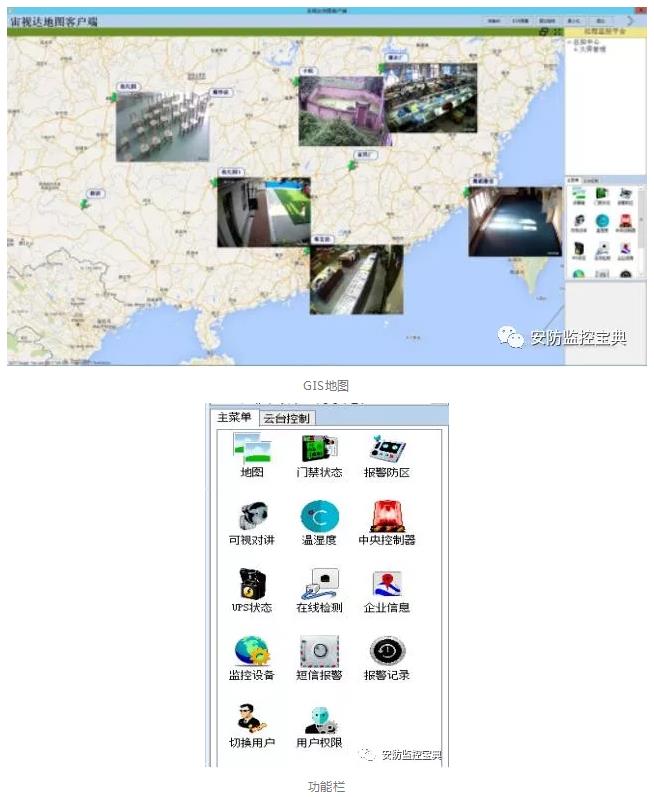

GIS地圖



功能欄



2、組網技術方案

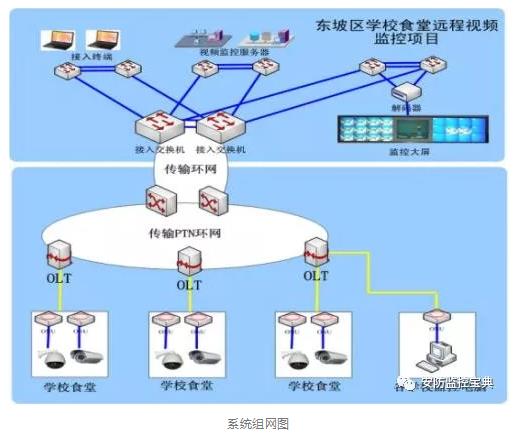

1）網絡結構圖
